開關電路是指具有“接通”和“斷開”兩種狀態的電路。輸入、輸出信號具有兩種狀態的電路就是一種開關電路。邏輯門電路、雙穩態觸發器也都是開關電路。 開關電路的原理是由開關管和PWM（Pulse Width Modulatioon）控制芯片構成振蕩電路，產生高頻脈沖。
開關電路是指具有“接通”和“斷開”兩種狀態的電路。輸入、輸出信號具有兩種狀態的電路就是一種開關電路。邏輯門電路、雙穩態觸發器也都是開關電路。 開關電路的原理是由開關管和PWM（Pulse Width Modulatioon）控制芯片構成振蕩電路，產生高頻脈沖。將高壓整流濾波電路產生的高壓直流電變成高頻脈沖直流電，送到主變壓器降壓，變成低頻脈沖直流電。
開關電路是指具有“接通”和“斷開”兩種狀態的電路。輸入、輸出信號具有兩種狀態的電路就是一種開關電路。邏輯門電路、雙穩態觸發器也都是開關電路。 開關電路的原理是由開關管和PWM（Pulse Width Modulatioon）控制芯片構成振蕩電路，產生高頻脈沖。將高壓整流濾波電路產生的高壓直流電變成高頻脈沖直流電，送到主變壓器降壓，變成低頻脈沖直流電。
簡單的開關電源電路圖
開關電源電路圖原理圖如圖所示。雖然穩壓精度不高，但能滿足一般要求，且電路簡潔，采用常規元件，成本極低，輸出允許開路和短路。
?。娐穲D講解：簡單的開關電源電路圖）
市電經D1整流及C1濾波后得到約300V的直流電壓加在變壓器的①腳（L1的上端），同時此電壓經R1給V1加上偏置后后使其微微導通，有電流流過L1，同時反饋線圈L2的上端（變壓器的③腳）形成正電壓，此電壓經C4、R3反饋給V1，使其更導通，乃至飽和，最后隨反饋電流的減小，V1迅速退出飽和并截止，如此循環形成振蕩，在次級線圈L3上感應出所需的輸出電壓。L2是反饋線圈，同時也與D4、D3、C3一起組成穩壓電路。當線圈L3經D6整流后在C5上的電壓升高后，同時也表現為L2經D4整流后在C3負極上的電壓更低，當?shù)椭良s為穩壓管D3（9V）的穩壓值時D3導通，使V1有基極短路到地，關斷V1，最終使輸出電壓降低。電路中R4、D5、V2組成過流保護電路。當某些原因引起V1的工作電流大太時，R4上產生的電壓互感器經D5加至V2基極，V2導通，V1基極電壓下降，使V1電流減小。D3的穩壓值理論為9V+0.5~0.7V，在實際應用時，若要改變輸出電壓，只要更換不同穩壓值的D3即可，穩壓值越小，輸出電壓越低，反之則越高。
四種典型開關電源電路設計
開關電源工作形式的選擇： 在開關電源電路中，基本類型有4種：單端反激式、單端正激式、半橋式和全橋式。對于100 W以下的開關電源，多采用單端反激式變換器，反激式功率變換電路中的變壓器，除了起隔離作用之外，還具有儲能的功能。反激式功率變換電路結構比較簡單，輸出電壓不受輸入電壓的限制，亦可提供多路電壓輸出TOPSwitchⅡ系列應用于單端反激式變換器，典型用法所示：

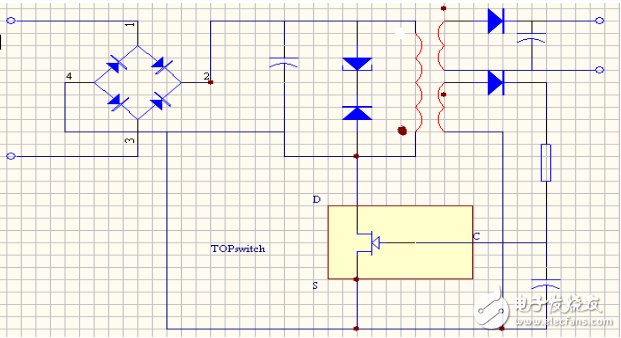

圖a
圖b

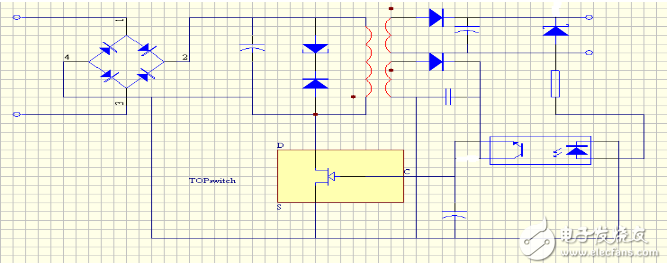

圖c

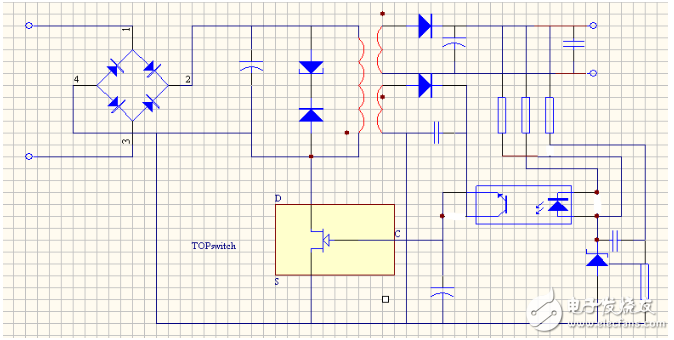

圖d

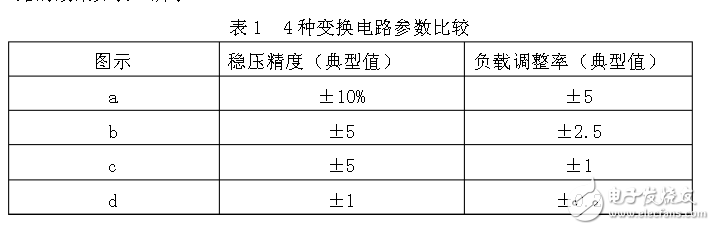

電路分析：（a）將偏置線圈通過限流電阻直接作為TOPSwitchⅡ控制極的輸入;（b）在的基礎上增加了穩壓管，是的增強型;（c）中輸出電壓通過光耦作用于TOPSwitchⅡ控制極，在輸出電壓反饋精度上有所提高;（d）在基礎上增加了精密基準TL431，使得輸出穩壓精度和負載調整率都能獲得較高的精度。4種變換電路的效果如表所示：
采用單端反激式開關電源，這種反饋控制電路的最大特點是：在輸入電壓和負載電流變化較大時，具有更快的動態響應速度，自動限制負載電流，補償電路簡單。反激電路適應于小功率開關電源。
