概要

　　電力線通信（power line communication）是一種采用電力線為媒介的通訊方式。而采用OFDM調制技術和Ad Hoc網絡結構的第二代PLC技術，可以通過合理的布局使PLC信號到達電網的任一角落。

　　瑞薩電子的全球NB-PLC調制解調平臺芯片MC-10260A實現了基于G3/PRIME的第二代PLC標準，開拓了PLC在智能電表、智能街燈、智能家居等領域的應用前景。MC-10260芯片采用了多內核結構，內置一顆8位的78K0控制器，一顆MAC控制器，一顆瑞薩高端32位DSP，128KB程序存儲空間。78K0控制器可用于編寫用戶應用程序，當用于智能家居的簡單節點，如傳感器節點時，MC-10260A可以通過GPIO直接控制傳感器等外設，從而實現單芯片節點設計，極大的縮減了產品體積和設計成本等。

　　瑞薩電子同時開發了兼容中國國網單相載波電表標準的參考電路板，尺寸為65.5×45.4mm，5V/12V供電，靜態和接收功率小于250mW，發射功率小于1.5W。

　　軟件方面，瑞薩電子可向用戶提供點對點/手動路由測試工具和網絡測試工具，以及網絡監聽軟件等。用戶通過這些工具，配合瑞薩電子提供的評價套件，可以方便的對窄帶PLC傳輸性能、網絡性能進行實驗室評估和實地測試。為了便于用戶開發自定義接口和應用，瑞薩電子準備了用于開發片內78K0程序的SDK套件，并可根據客戶需要，提供自適應網絡層（ADP-Layer），MAC子層（MAC-Sub Layer），以及物理層（PHY Layer）等不同層次的程序接口，所有接口都配備了詳細的說明文檔以及相應的應用例程。

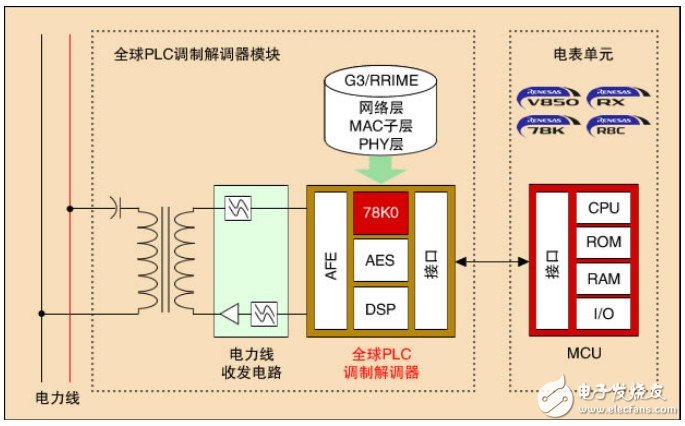

系統框圖

??????? 所推薦的瑞薩產品

　　關鍵特性

　　78K0CPU可用于實現客戶定制化應用

　　內嵌的DSP用于物理層程序–完全支持G3標準

　?。ㄖС值?a target="_blank">中心頻率Fc=63KHz，131KHz，270KHz）

　　內置128KByteFlashROM可用于存儲78K0和DSP軟件

　　集成模擬前端（AFE）電路

　　高性能ADC/DAC

　　最大500KHz自適應增益接收與傳輸放大器，由DSP控制

　　低于250mWatt的低能耗模塊

　　內置加密/解密功能，可用于

　　*MAC層通信安全

　　*DSP軟件保護

　　48引腳QFN封轉（7mmx7mm）

　　關鍵應用

　　智能電表的通信

　　智能街燈的控制與通信

　　智能家居/HEMS

　　電動汽車充電樁通信
