70V電機驅動，一顆芯片就夠了？TMC9660ATB+T
驅動 控制 電源我都包了

做電機驅動的工程師大概都有過這樣的經歷：方案選型時，左邊一顆柵極驅動器，右邊一顆運放做電流采樣，中間一顆MCU跑FOC算法，背后還得掛上三五顆電源芯片伺候各路電壓軌。BOM拉出來一長串，布局設計的時候?qū)χ遄訃@氣——空間又不夠了。

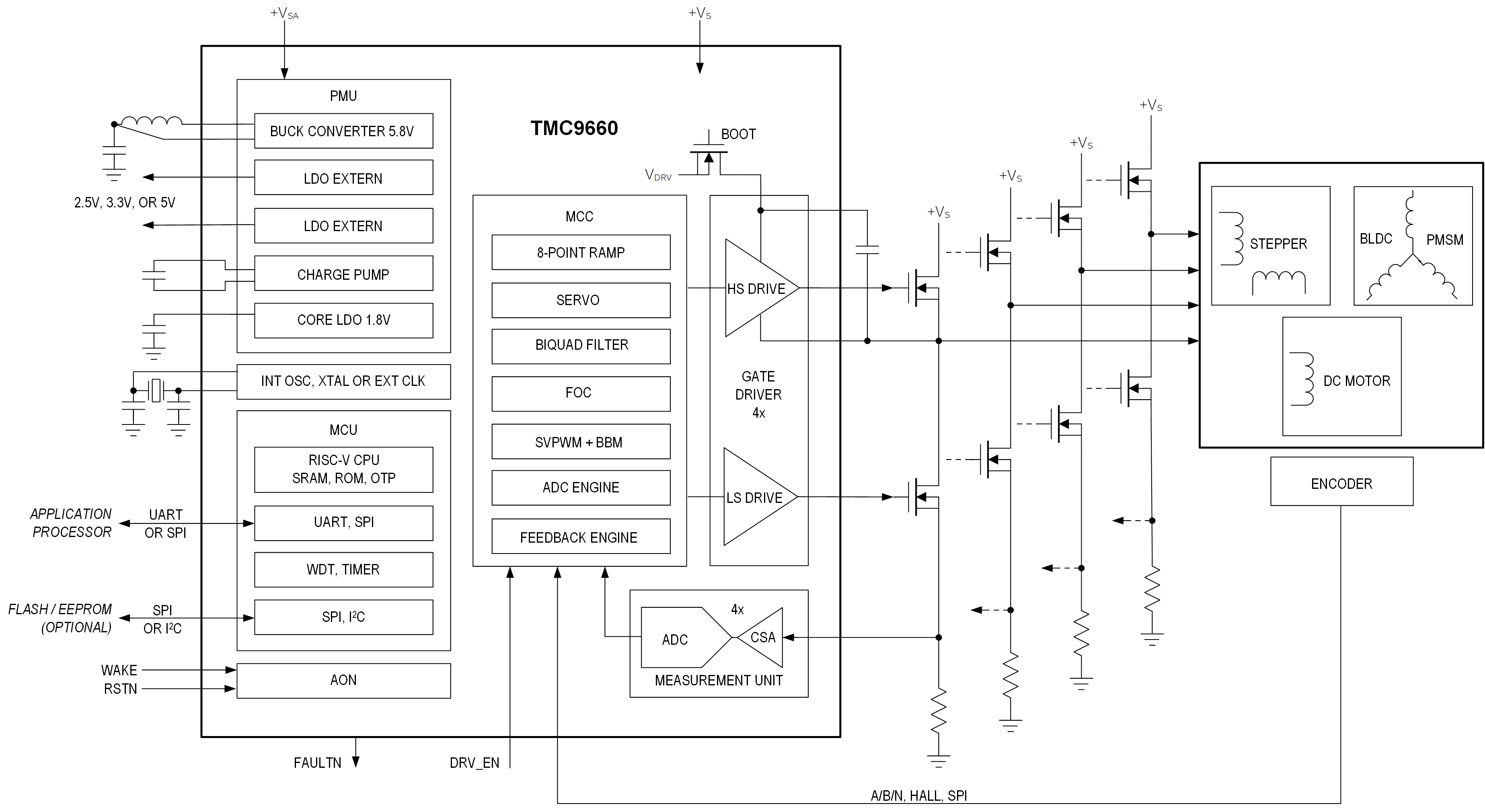

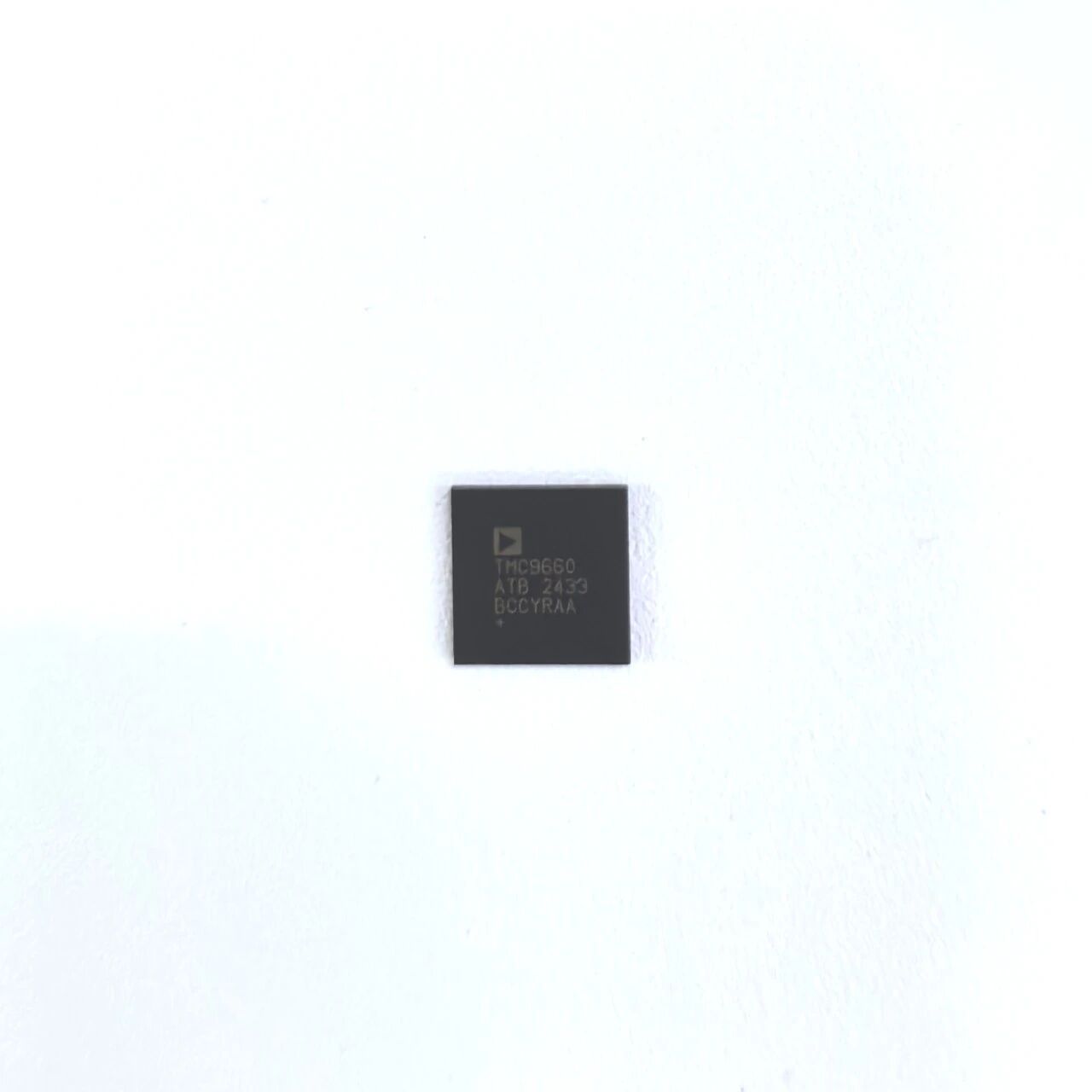

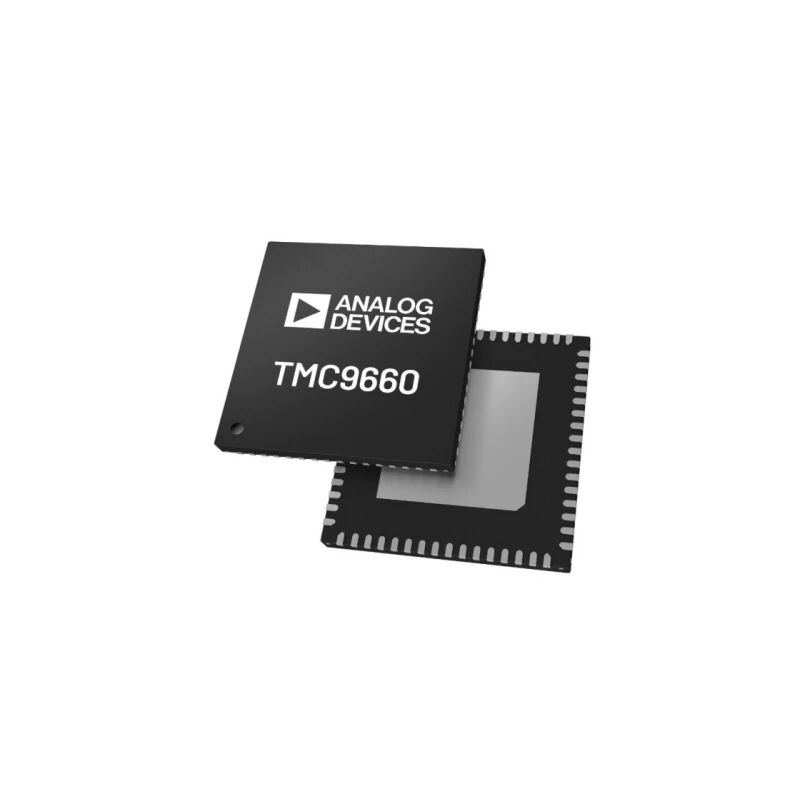

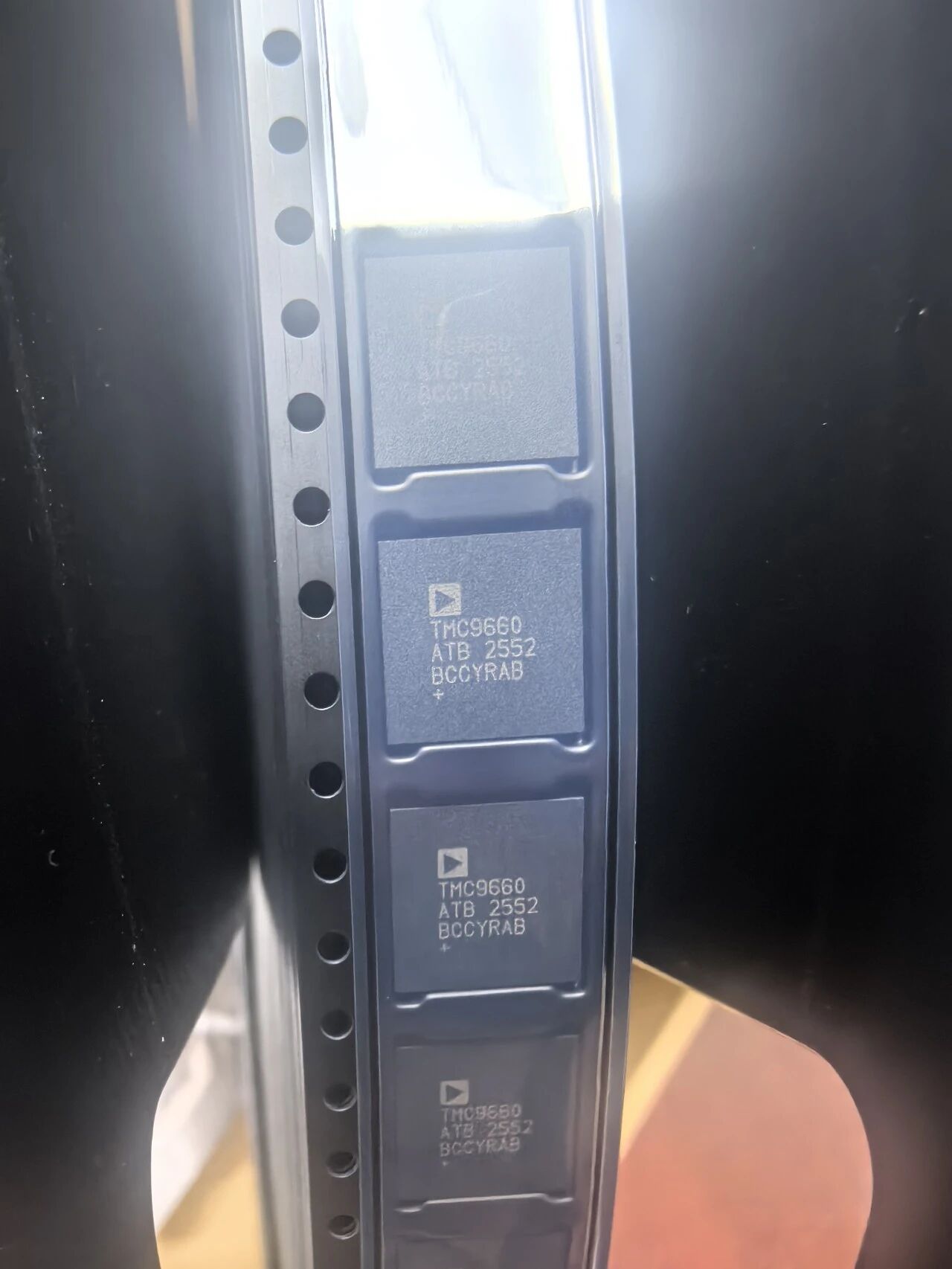

TMC9660走的是一條“能塞就塞”的路線。它把70V耐壓的柵極驅動器、硬件FOC運動控制器、電流采樣鏈路、以及一套完整的電源管理單元，統統塞進一顆9mm×9mm的TQFN封裝里。

不是簡單拼湊，是真的把原本需要多顆芯片協同才能完成的活，收攏到一顆芯片內部閉環處理。

01柵極驅動與運動控制 都在一顆芯片里“閉環”

TMC9660內部將功率驅動、運動控制內核和信號采樣鏈路高度融合，省去了多芯片級聯的中間延遲和板級干擾。

首先是柵極驅動部分。內置的三相智能柵極驅動器支持可調強度輸出，能夠直接驅動中低壓MOSFET。得益于集成的倍壓器與涓流電荷泵，該驅動器即使在極端占空比下也能維持高邊管的穩定導通。

具體驅動和電源參數如下：

其次是運動控制內核。與純軟件算法不同，TMC9660內部配置了硬件級的磁場定向控制（FOC）單元。電流環、位置環、速度環及扭矩環均在專用硬件中閉環，PWM引擎運行在較高的時鐘頻率下，確保了寬范圍的載波調制能力。

核心控制與運算參數如下：

最后是反饋與采樣鏈路。芯片對電機位置反饋和電流采樣的支持非常完備。位置接口覆蓋了常用的數字增量式和絕對值方案，電流采樣則通過內部集成的可編程放大器直接處理底部分流電阻信號，減少了外部運放帶來的溫漂和噪聲耦合問題。

這種將模擬前端、數字運算和功率驅動高度集成的做法，有效壓縮了控制環路延遲，使得整個驅動系統在面對負載突變時能夠表現出更緊湊的跟隨特性。

02給兩種開發習慣都留了路

TMC9660內置了一顆32位/40MHz的預編程微控制器，它的角色不是替代主控，而是做驅動層的“專職管家”。

工程師可以通過SPI或UART，用兩種方式訪問這顆芯片：

低級直接寄存器訪問：適合對控制細節有深度定制需求的開發者，所有外設寄存器直接可見，像操作一顆傳統運動控制ASIC一樣精細調節每一環參數。

高級參數模式：面向希望快速部署的場景。主控只需要下發目標位置、速度、扭矩等高層指令，TMC9660內部自動完成FOC運算、環路的閉環調節和PWM輸出，把實時性負擔從主控肩上卸下來。

初始配置還支持寫入一次性可編程存儲器（OTP），量產時不用再讓主控每次上電都做全套初始化。另外，參數表也可以外掛在SPI Flash或I2C EEPROM里，切換不同電機或不同工況時，直接調用預設檔位即可。

03電源管理也“包圓”了

通常電機驅動板上的電源樹也是一大設計量：驅動部分要高壓，控制部分要穩定低壓，編碼器、傳感器可能還需要單獨供電。

TMC9660內部集成了一套完整的電源管理單元（PMU）：

一路5.8V/600mA降壓轉換器

兩路可配置LDO（2.5V/3.3V/5V可選），每路150mA能力

內部振蕩器+鎖相環（PLL），可選外部晶體或時鐘輸入

自帶獨立內部振蕩器的看門狗

低功耗休眠模式，支持喚醒按鈕和定時器

換句話說，這顆芯片不僅驅動電機，還能順便給板子上的外部控制器、傳感器、編碼器芯片供電。對于空間極敏感的應用——比如電動工具手柄、機器人關節模組——這種集成度意味著板級面積和BOM數量都能肉眼可見地往下壓。

04一顆平臺化芯片 適配的不止一種電機

雖然TMC9660的硬件FOC天然指向PMSM/BLDC電機的高性能控制，但它支持的電機類型其實要寬得多：

三相永磁同步電機（PMSM）/無刷直流（BLDC）電機

兩相步進電機

有刷直流電機

對于產品線里有多種電機形態的公司來說，一顆芯片、一套開發環境就能覆蓋從高動態伺服軸到簡單調速軸的各類需求，這本身就是一種選型上的“收斂”。

應用領域上，官方給出的方向包括：機器人關節與AGV驅動輪、電動工具與園藝設備、工業3D打印與桌面制造、蠕動泵、電動自行車/輕型電動車（LEV）等——基本都是在有限空間內追求高功率密度和高控制精度的場合。

05一些值得留意的細節參數

TMC9660的規格表里還有幾組數字，對于實際設計選型可能比較有參考價值：

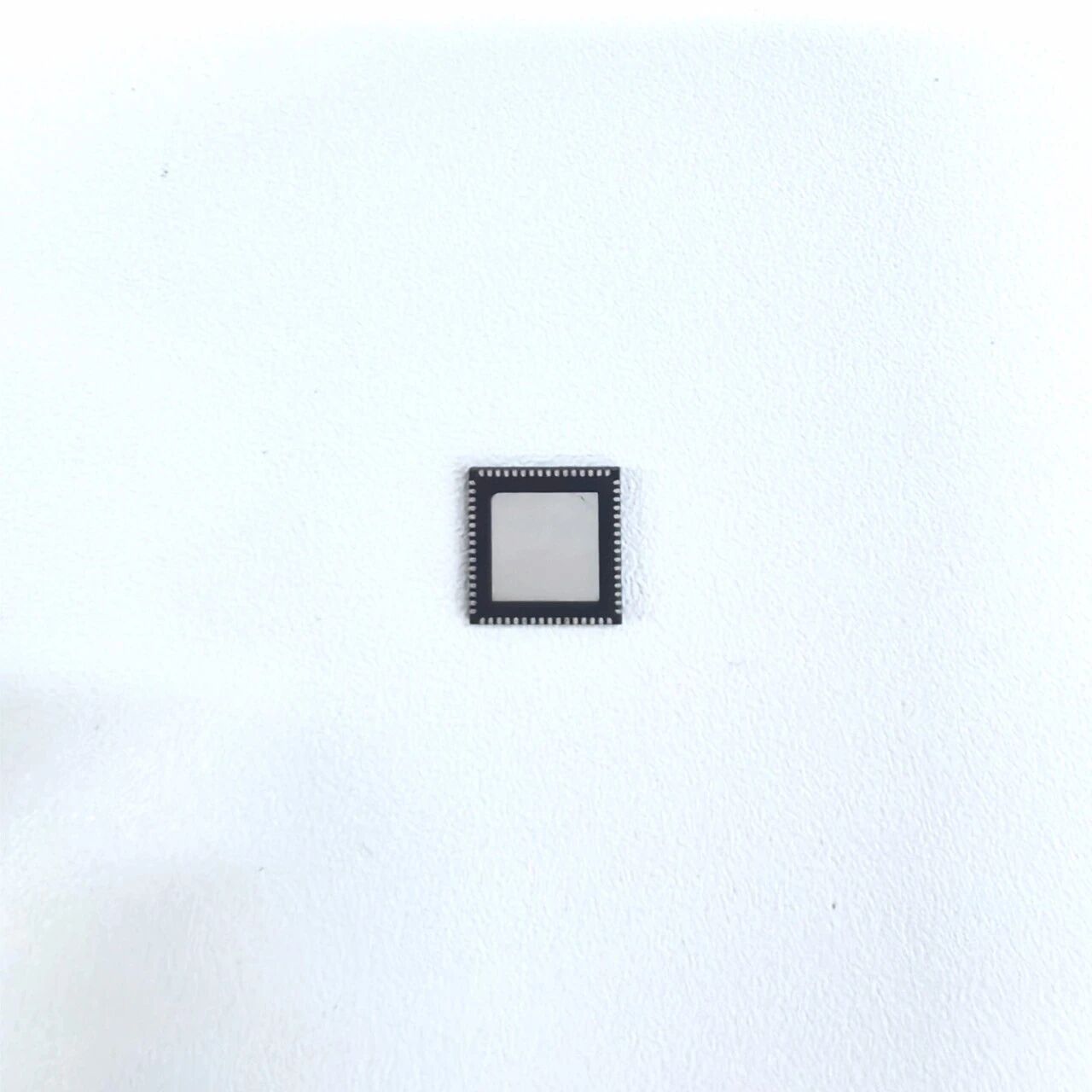

熱阻數據說明散熱路徑設計上，芯片底部焊盤與PCB銅皮的連接效率比較關鍵——這是高集成度芯片的標準設計思路，Layout時注意過孔和鋪銅即可。

總結

TMC9660的思路很清晰：不追求在主控里塞更強的算力，而是把算力、驅動、采樣和電源做成一個高度內聚的“黑盒”，讓主控只需要告訴它“去哪兒、多快、多大力”，剩下的實時閉環全在芯片內部硬件化完成。

對于正在做電機驅動選型、或是希望壓縮BOM與PCB面積的工程師來說，這顆70V智能柵極驅動器，值得放進候選清單里仔細評估。

如果您對TMC9660的技術細節、參考設計或選型適配有任何疑問，歡迎聯系卓聯微，我們的工程師團隊可以為您提供進一步的支持與樣片申請協助。
