優勢和特點

• 1.8 V至5.5 V單電源供電
• 汽車應用溫度范圍：-40℃至+125℃
• 導通電阻：2.5 Ω（典型值）
• 低導通電阻平坦度
• ?3 dB帶寬：> 200 MHz

• 軌到軌工作
• 10引腳MSOP封裝
• 快速開關時間
  接通時間：16 ns
  斷開時間：8 ns
• 典型功耗：<0.01 μW
• TTL/CMOS兼容型
• 通過汽車應用認證

產品詳情

ADG736是一款單芯片器件，內置兩個獨立可選的CMOS單刀雙擲(SPDT)開關。這些開關采用亞微米工藝設計，具有低功耗、高開關速度、低導通電阻、低泄漏電流和寬輸入信號帶寬特性。

導通電阻曲線在整個模擬信號范圍都非常平坦，可確保切換音頻信號時擁有出色的線性度和低失真性能。同時較快的開關速度使該器件適合視頻信號切換應用。

ADG736采用1.8 V至5.5 V單電源供電，因此非常適合便攜式電池供電儀表應用。

接通時，各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。ADG736為先開后合式開關。

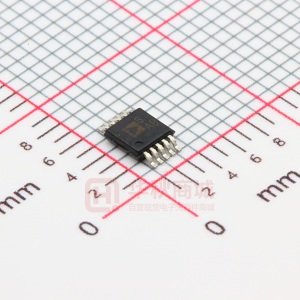

ADG736采用10引腳MSOP封裝。

產品聚焦

1. 1.8 V至5.5 V單電源供電。ADG736具有高性能、低導通電阻和快速開關時間，保證額定電源電壓為3 V和5 V。
2. 極低導通電阻RON（5 V時最大值為4.5 Ω，3 V時最大值為8 Ω）。電源電壓為1.8 V時，整個溫度范圍內RON典型值為35 Ω。
3. 低導通電阻平坦度。
4. ?3 dB帶寬大于200 MHz。
5. 低功耗，CMOS結構可確保功耗較低。
6. 快速接通時間t_ON/斷開時間t_OFF.
7. 先開后合式開關動作。
8. 10引腳MSOP封裝。

應用

方框圖
