簡介

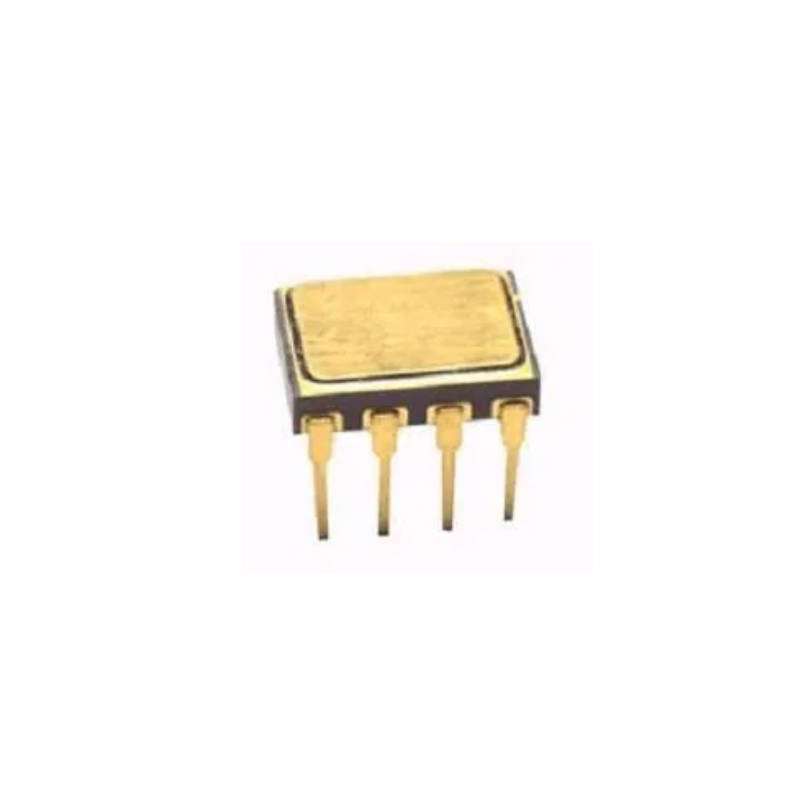

      今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-5401。這是一款專為高可靠性系統精心設計的單通道、密封邏輯門光耦合器。它內部采用AlGaAs發光二極管，并光學耦合至帶有遲滯閾值的高增益光子探測器，在提供非反相輸出的同時，展現了卓越的共模瞬態抑制能力與抗輻射性能。


主要特性
高速數據傳輸：具備高達 40 M bit/s 的數據傳輸速率
高共模抑制能力：保證提供 500 V/μs 的邏輯高/低共模瞬態抑制能力
快速響應與低失真：最大傳播延遲時間為 60 ns，最大脈沖寬度失真僅為 35 ns
高絕緣耐壓：提供 1500 Vdc 的絕緣耐受測試電壓
三態輸出設計：?jiǎn)瓮ǖ喇a(chǎn)品配備三態輸出級，無需上拉電阻即可直接驅動數據總線


應用
高速線路接收與總線驅動：可作為高速線接收器及隔離總線驅動器（僅限單通道產品）
接地環路消除與脈沖替代：有效消除接地環路，并作為脈沖變壓器的理想替代品
惡劣工業環境與計算機外設：適用于苛刻的工業環境及計算機外圍設備接口
數字隔離與電源轉換：適用于 A/D、D/A 轉換的數字隔離以及開關電源
