簡介

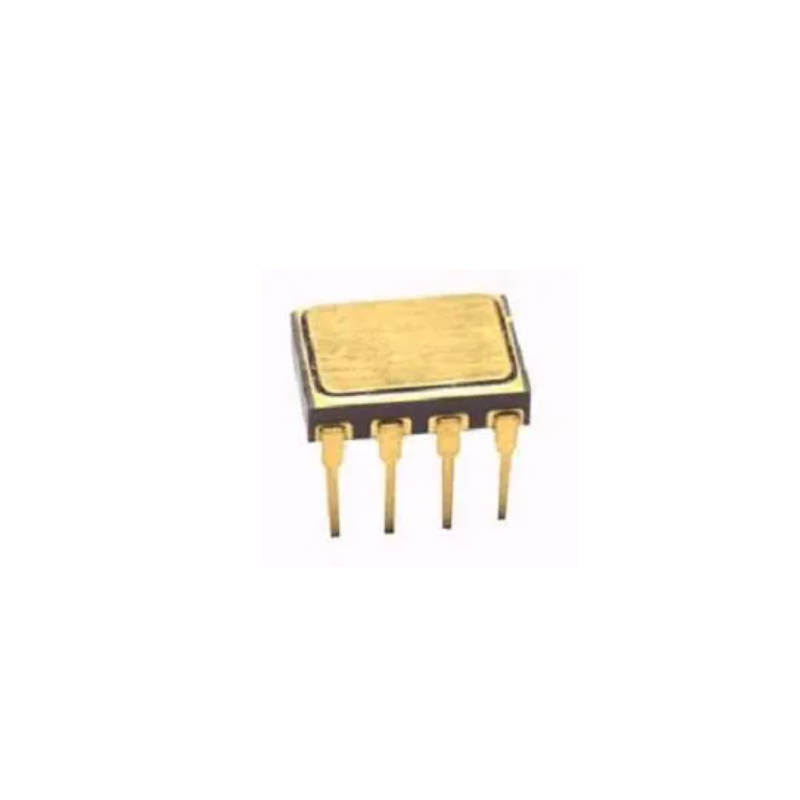

今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-520K。這是一款專為高可靠性系統精心設計的單通道、密封邏輯門光耦合器。它內部采用AlGaAs發光二極管，并光學耦合至帶有遲滯閾值的高增益光子探測器，在提供非反相輸出的同時，展現了卓越的共模瞬態抑制能力與抗輻射性能。
主要特性
低輸入電流寬范圍供電：僅需 2 mA 至 8 mA 的低輸入電流，并支持 4.5V 至 20V 的寬 VCC 范圍
高共模抑制能力：具備高達 10,000 V/μs 典型值的邏輯高共模瞬態抑制能力
快速響應延遲：提供 350 ns 的最大傳播延遲時間
高絕緣耐壓：提供 1500 Vdc 的絕緣耐受測試電壓
三態輸出設計：單通道產品配備三態輸出級，允許直接連接至數據總線
應用
高可靠性與生命保障系統：如交通運輸及生命維持等關鍵系統
高速線路接收與總線驅動：可作為高速線接收器及隔離總線驅動器（單通道）
接地環路消除與脈沖替代：有效消除接地環路，并作為脈沖變壓器的理想替代品
惡劣工業環境與計算機外設：適用于苛刻的工業環境及計算機外圍設備接口
相關型號
HCPL-520K#200
HCPL-520K-300
HCPL-5231#100
HCPL-5231#200
HCPL-523K
HCPL-523K#200
HCPL-523K-300
HCPL-5401
HCPL-5401#100
HCPL-5401#200
HCPL-5401#300
HCPL-540K
HCPL-540K#200
HCPL-540K-300
HCPL-5431
