簡介

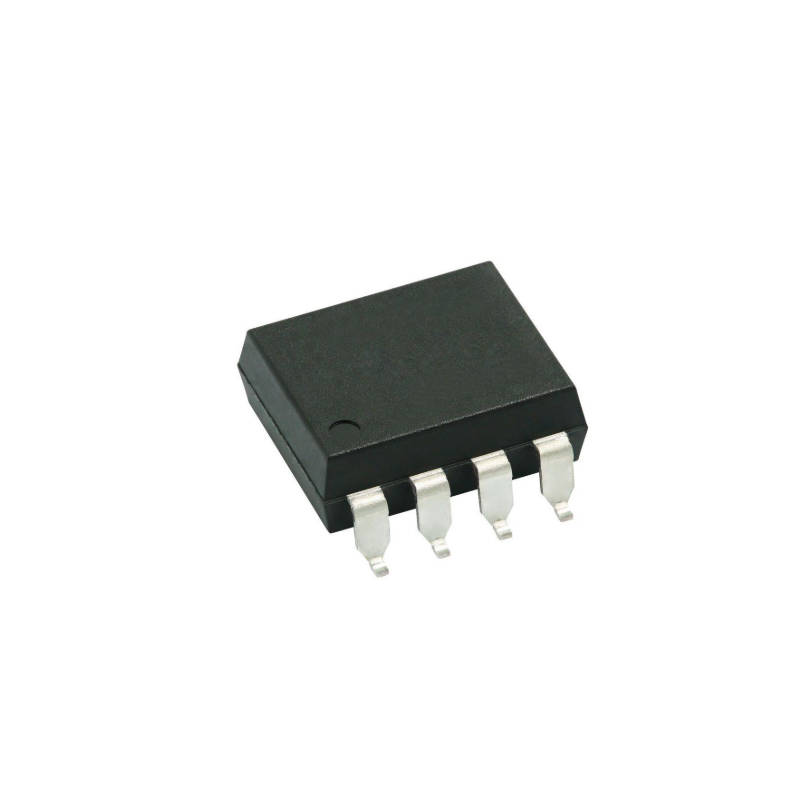

今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-4502-320E。它并非傳統的光敏三極管光耦，而是一款精心設計的二極管-晶體管光耦合器。在它的封裝內部，輸入端和輸出端之間被一層絕緣層嚴格隔開。與常規光耦不同，它的光電二極管偏置和輸出晶體管集電極采用了分離連接的設計。這個巧妙的架構極大程度地減小了基極-集電極電容，使得它的開關速度比傳統光晶體管耦合器快了高達一百倍。
主要特性
高共模抑制比：在 VCM = 1500V 時，具備最低 15 kV/μs 的共模瞬態抗擾度
高速傳輸：數據速率高達 1 Mb/s，典型傳播延遲低至幾十納秒（25°C，VCC=5V）
TTL 兼容：標準 16 mA TTL 灌電流即可提供足夠的輸出電流驅動 1 個 TTL 負載和 5.6 kΩ 上拉電阻
應用
高壓絕緣
視頻信號隔離
電機驅動中的功率晶體管隔離
線路接收器
開關模式電源（SMPS）中的反饋元件
高速邏輯接地隔離（TTL/TTL、TTL/CMOS、TTL/LSTTL）
替代脈沖變壓器
替代慢速光晶體管隔離器
模擬信號接地隔離
