簡介

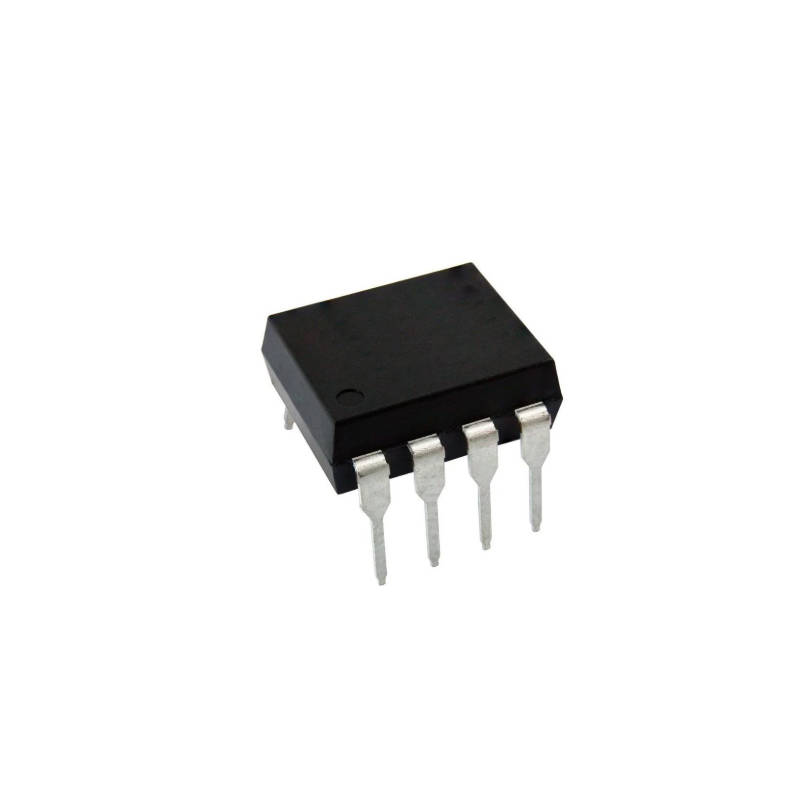

今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-3140-060E。它最令人稱道的特點就是“快”和“穩”。所謂“快”，是指它具備高達 10 MBd 的典型數據傳輸速率，傳播延遲極短，能夠輕松應對高速數字信號的傳輸需求。所謂“穩”，則要?dú)w功于其內部精心設計的屏蔽層。在復雜的電磁環境中，常常會出現劇烈的共模電壓瞬變，憑借這層屏蔽，能夠承受至少 1000 V/μs 的共模瞬態抗擾度，確保輸出信號不會因?yàn)橥饨绺蓴_而產生誤觸發。
主要特性
高共模抑制比：在 VCM = 50V 時，具備最低 1000 V/μs、典型值 >10,000 V/μs 的共模瞬態抗擾度
高速傳輸：典型數據速率高達 10 MBd，典型傳播延遲為 55ns（tPHL）和 60ns（tPLH）（25°C，VCC=5V）
高隔離耐壓：輸入輸出間可承受 1500 Vdc 直流電壓（1秒瞬間耐壓測試）
高標準認證：在 MIL-PRF-38534 認證生產線上制造和測試，QML-38534 Class K 級別，符合高可靠性要求
應用
高可靠性系統
交通運輸、醫療及生命維持系統
隔離線路接收器
電壓電平轉換
隔離輸出線路驅動器
邏輯接地隔離
惡劣工業環境
計算機、通信和測試設備系統的隔離
