簡介

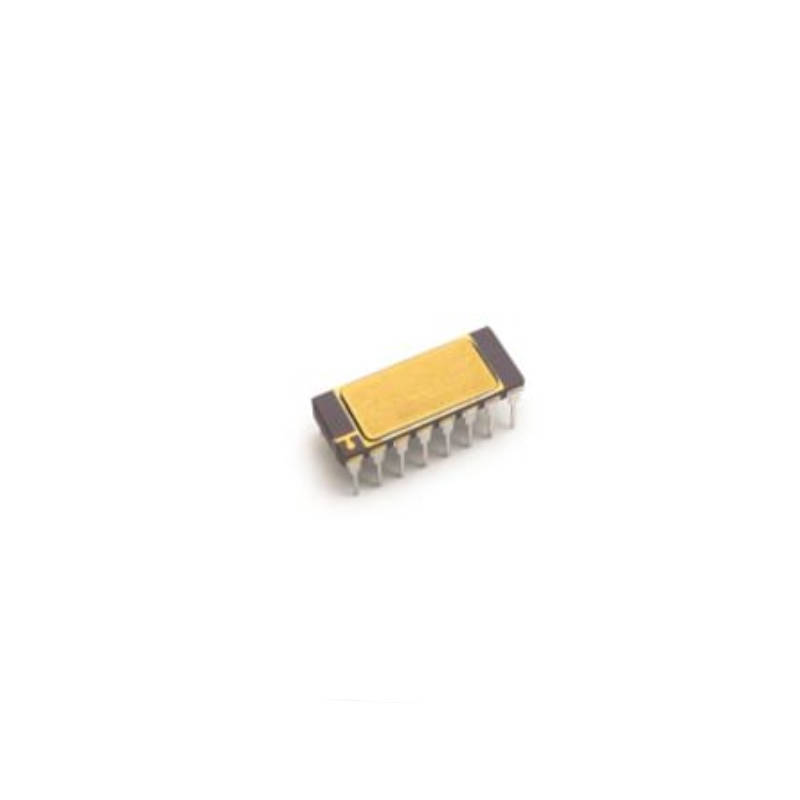

今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-257K。它是一款雙通道、采用氣密性密封設計的晶體管輸出光耦合器，專為模擬和數字應用設計。通過為光電二極管偏置和輸出晶體管集電極提供獨立連接，有效減小了基極-集電極電容，使其速度相比傳統光晶體管耦合器提升了高達一百倍。輸出端采用開路集電極設計，并提供基極引腳以優化模擬應用中的增益/帶寬調整。
主要特性
高速傳輸：典型數據速率高達 400 kb/s，具備 9 MHz 帶寬
寬壓兼容：VCC 范圍廣，支持 2V 至 18V，兼容 TTL、LSTTL 及 CMOS 邏輯電平
高共模抑制：具備極高的共模瞬態抗擾度，達到 1000 V/μs
寬溫工作：保證在 -55°C 至 +125°C 全軍用溫度范圍內性能穩定
高隔離耐壓：輸入輸出間具備 1500 VDC 耐壓測試標準
應用
高可靠性及惡劣工業環境系統
車輛指令、控制及生命關鍵系統
模擬信號接地隔離（支持隔離放大器應用）
高速邏輯接地隔離與電壓電平轉換
開關電源及隔離線路接收/驅動器
測試設備系統的隔離
