簡介

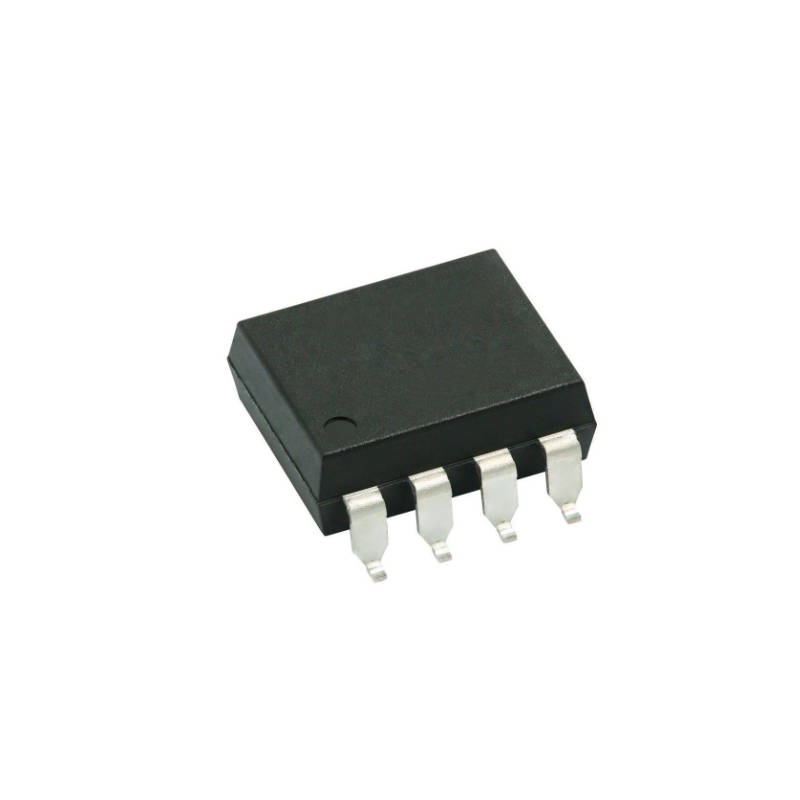

      今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-263A-500E。它是一款雙通道高速光耦合器，提供與工業標準6N137系列相同的所有優勢，并額外增加了HCMOS兼容的輸入電流特性。這使得它可以直接與所有常見的電路拓?fù)浣Y(jié)構進行接口連接，而無需額外的LED緩沖或驅動組件。其內部采用的Al-GaAs LED技術允許更低的驅動電流，并通過最新的LED技術減少了性能退化。輸出端采用開路集電極肖特基鉗位晶體管設計，內部屏蔽層提供了出色的抗干擾能力。

主要特性
高共模抑制比：在VCM = 50V時，具備最低1000 V/μs的共模瞬態抗擾度
高速傳輸：典型數據速率高達 10 MBd，典型傳播延遲為 52ns（25°C）
高隔離耐壓：輸入輸出間獲得 UL 認證，可承受 3750 Vrms 交流電壓（持續1分鐘）
寬溫性能：在 –40°C 至 +85°C 工業溫度范圍內，AC 和 DC 性能均得到保證
HCMOS兼容：低輸入電流（3.0 mA），與HCMOS/LSTTL/TTL性能完全兼容

應用
隔離線路接收器
單工/多路復用數據傳輸
計算機外圍設備接口
A/D、D/A轉換的數字隔離
開關電源
儀器輸入/輸出隔離
接地環路消除
