簡介

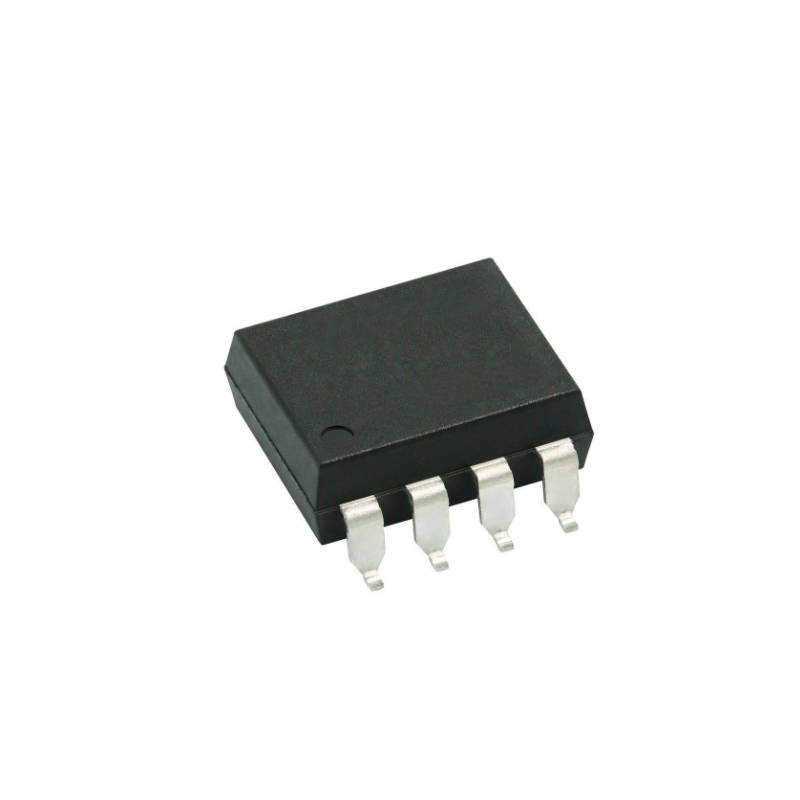

今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-2612-300E。它是一款專為高噪聲環境設計的單通道線路接收器光耦合器，內部集成了GaAsP發光二極管、輸入電流調節器和高增益光探測器。該器件內置的輸入調節器可直接作為線路終端，無需額外電路即可鉗位線路電壓并調節LED電流，有效消除線路反射對電路性能的干擾。輸出端采用開路集電極肖特基鉗位晶體管設計，并帶有使能輸入端，可輕松實現與數字邏輯電路的無縫連接。
主要特性
高共模抑制：在 VCM = 300V 時，具備高達 3500 V/μs（典型值 15000 V/μs）的最低共模瞬態抗擾度
內置線路終端：集成輸入電流調節器，無需額外終端電路即可直接連接傳輸線
高速傳輸：典型數據速率高達 10 MBd，最高傳播延遲僅為 75ns（25°C）
高隔離耐壓：輸入輸出間獲得 UL 認證，可承受 3750 Vrms 交流電壓（持續1分鐘）
寬驅動兼容：可接受寬范圍的驅動條件，最大輸入電流承受能力達 60 mA
寬溫保證：在 0°C 至 +70°C 推薦工作溫度范圍內，AC 和 DC 性能均得到保證
應用
高噪聲環境下的隔離線路接收
計算機外圍設備接口
微處理器系統接口
A/D、D/A 轉換的數字隔離
電流檢測
儀器輸入/輸出隔離
接地環路消除
脈沖變壓器替代方案
電機驅動中的功率晶體管隔離
相關型號
HCPL-2612-500E
HCPL-261A-020E
HCPL-261A-060E
HCPL-261A-500E
HCPL-261A-520E
HCPL-261A-560E
HCPL-261N-020E
HCPL-261N-060E
HCPL-261N-320E
HCPL-261N-360E
HCPL-261N-500E
HCPL-261N-520E
HCPL-2630-320E
HCPL-2630-520E
HCPL-2631-320E
