簡介

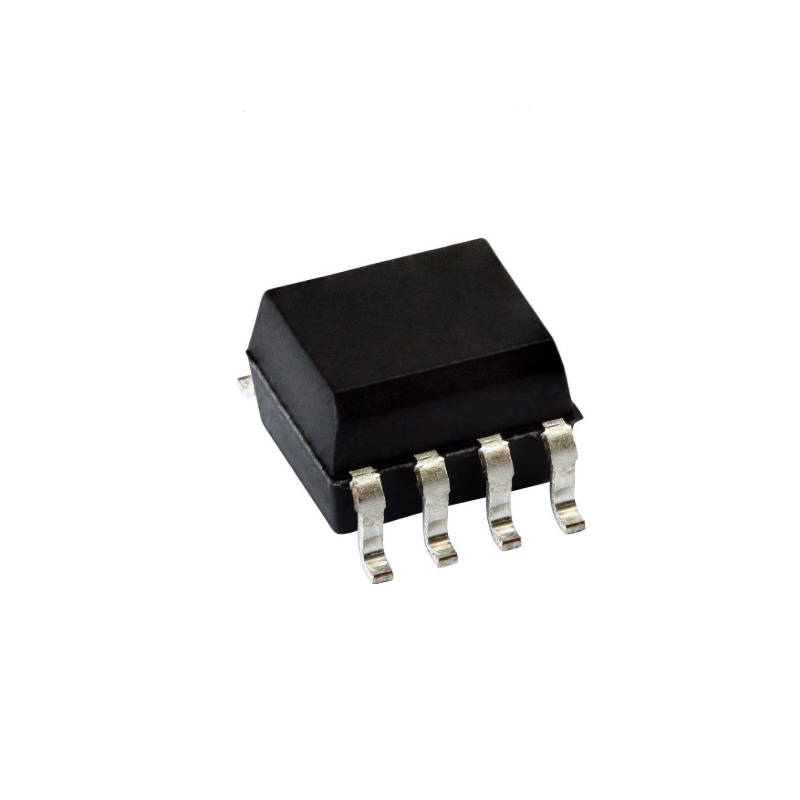

今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-061N-560E。它是一款單通道、兼容 HCMOS/LSTTL/TTL 的高速數字光耦合器。該器件內部采用 Al-GaAs LED 技術，允許更低的驅動電流并減少了性能退化。其輸出端為開路集電極肖特基鉗位晶體管，通過分離光電二極管偏置和輸出晶體管集電極連接，顯著降低了基極-集電極電容，使速度比傳統光晶體管耦合器提高百倍。內部集成的電屏蔽層配合特定驅動電路，可提供最小 15 kV/μs 的極高共模瞬態抗擾度。單通道版本配備輸出使能引腳，方便進行選通控制，是工業溫度范圍內數字隔離、A/D與D/A轉換隔離以及接地環路消除的理想選擇。
主要特性
高數據速率： 典型值 10 MBd
高共模瞬態免疫力（CMR）： 使用 Broadcom 推薦應用電路時，最小 15 kV/μs（在 VCM = 1000V 時）
HCMOS/LSTTL/TTL兼容： 低輸入電流，僅需 3.0 mA 的高電平輸入電流（IFH）即可驅動，無需額外的 LED 緩沖或驅動元件
絕緣耐壓： 5000 Vrms（持續1分鐘，依據 UL 1577，Option 020）
輸入輸出電容： 0.6 pF（典型值）
應用
隔離線路接收器
單工/復用數據傳輸
計算機外圍設備接口
A/D、D/A 轉換的數字隔離
開關模式電源（SMPS）
儀器儀表輸入/輸出隔離
接地環路消除
