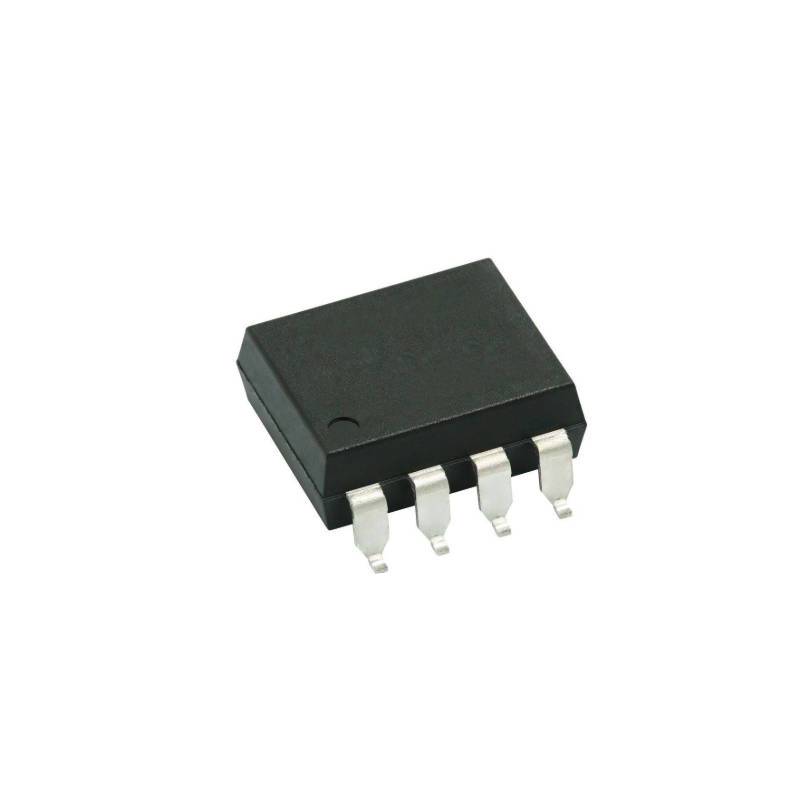

HCPL-2502-500E，單通道高速光耦合器

光耦合器耦合器

型號： HCPL-2502-500E

--- 產品參數 ---

產品型號 HCPL-2502-500E
產品類型耦合器
品牌 Broadcom

--- 數據手冊 ---

HCPL-2502-500E.pdf

--- 產品詳情 ---

簡介
今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-2502-500E。它是一款單通道、兼容 TTL/LSTTL 的高速光耦器件。該器件內部采用絕緣層隔離 LED 與集成光探測器，通過為光電二極管偏置和輸出晶體管集電極提供獨立連接，有效減小了基極-集電極電容，從而將速度提升至傳統光晶體管耦合器的百倍以上。其輸出端為開路集電極輸出，可通過標準 16mA TTL 灌電流為 1 個 TTL 負載和 5.6kΩ 上拉電阻提供足夠的輸出電流。

主要特性
高速傳輸：數據速率高達 1 Mb/s
多邏輯兼容：兼容 TTL、LSTTL 以及寬頻帶模擬應用
高電流傳輸比：在 IF=16mA 時，最小 CTR 保證為 19%
多封裝選擇：提供 8引腳 DIP、SO-8 和寬體封裝
高共模抑制：最小共模瞬態抗擾度保證為 1 kV/μs

應用
開關模式電源中的反饋元件
高速邏輯接地隔離
高壓絕緣
視頻信號隔離
線路接收器
模擬信號接地隔離

相關型號
HCPL-2400-360E
HCPL-2411-000E
HCPL-2411-300E
HCPL-2430-020E
HCPL-2430-060E
HCPL-2502-020E
HCPL-2502-300E
HCPL-2502-500E
HCPL-2503-000E
HCPL-250L-320E
HCPL-250L-500E
HCPL-250L-520E
HCPL-250L-560E
HCPL-2530-020E
HCPL-2530-300E
