簡介

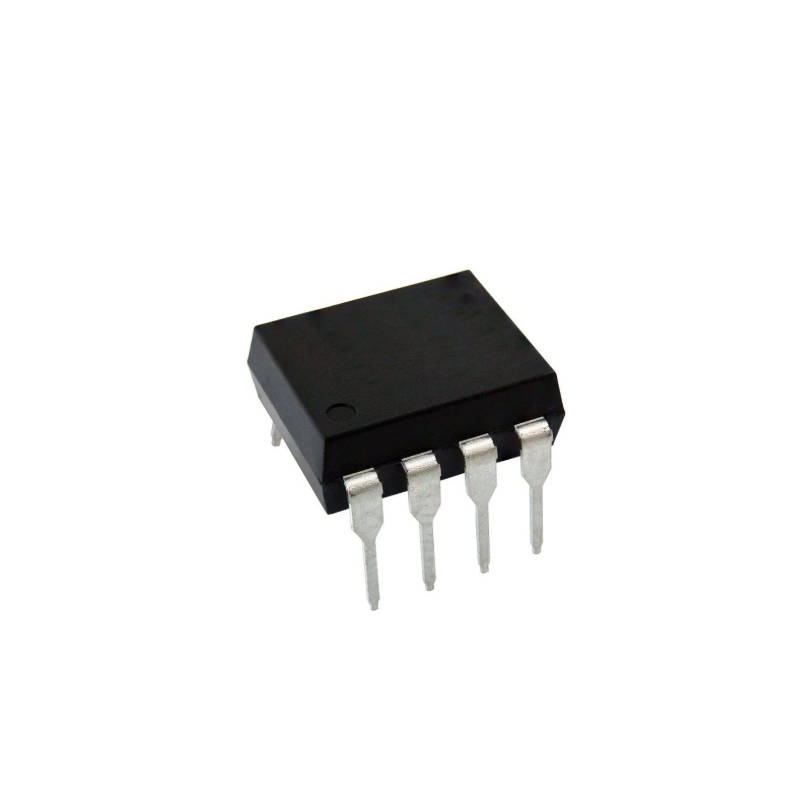

今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-2400-060E。它是一款單通道、兼容 TTL、STTL、LSTTL 和 HCMOS 邏輯的高速邏輯門光耦合器。該器件內部采用 820 nm AlGaAs 發光二極管技術，并結合了高速光探測器。其輸出端為帶有內置施密特觸發器的三態輸出級，無需上拉電阻即可直接驅動數據總線，有效消除輸出信號抖動并提供差模噪聲免疫力。該型號通過了 IEC/EN/DIN EN 60747-5-2 安全認證，可提供最小 1000 V/μs 的保證共模瞬態抗擾度（在 300 V 共模電壓下，典型值高達 10 kV/μs），且輸入輸出隔離電壓高達 3750 Vrms。
主要特性
三態輸出： 無需上拉電阻，可直接驅動數據總線，內置施密特觸發器提供滯后特性抗噪聲
多邏輯兼容： 兼容 LSTTL、STTL、TTL 和 HCMOS 邏輯
寬電源電壓范圍： 4.75 V 至 5.25 V（推薦工作電壓），最高承受 7 V
低輸入電流： 最小導通電流僅需 4 mA
高數據速率： 典型數據速率高達 40 MBd，全溫保證值達 20 MBd
高共模抑制： 典型值 10 kV/μs（在 VCM = 300 V 時）
應用
隔離高速邏輯系統
計算機外圍設備接口
開關電源
隔離總線驅動器
消除接地環路
高速磁盤驅動器 I/O
A/D、D/A 轉換的數字隔離
替代脈沖變壓器
