簡介

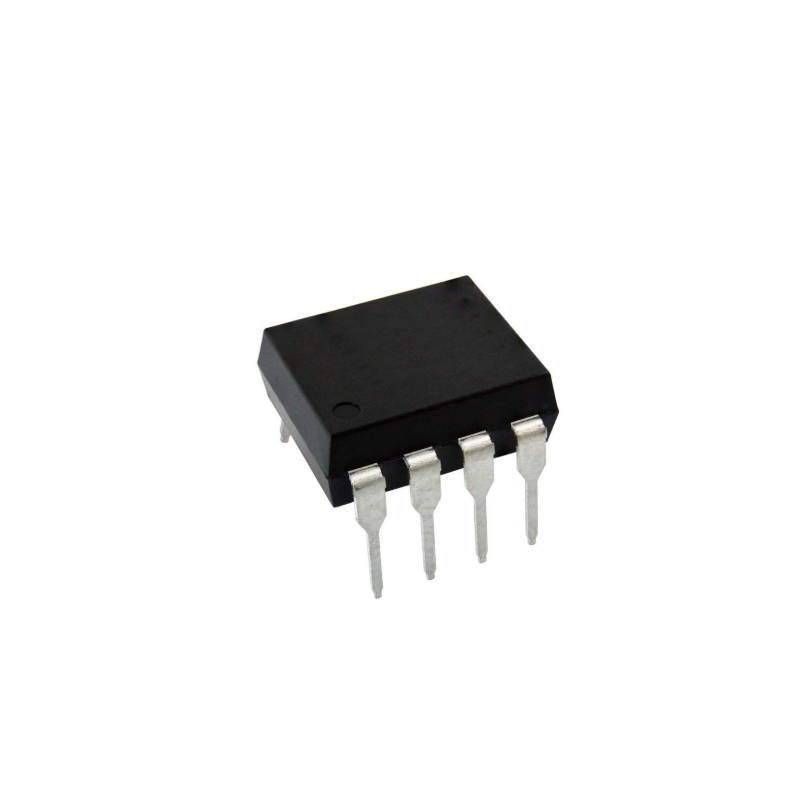

      今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-2533-000E。它是一款雙通道、專為 LSTTL-to-LSTTL 和 TTL-to-LSTTL 邏輯接口設計的高速光耦器件。該器件內部包含一對發(fā)光二極管和集成光子探測器，輸入與輸出之間具備 3000Vdc 的耐壓測試標準。通過為光電二極管偏置和輸出晶體管集電極提供獨立連接，有效減小了基極-集電極電容，從而使其速度相比傳統(tǒng)光晶體管耦合器得到了顯著提升。在標稱 8mA 的 LSTTL 灌電流下，其最小電流傳輸比（CTR）為 15%，在最惡劣條件下也能為 1 個 LSTTL 邏輯門提供充足的輸出電流。輸出端采用開路集電極設計。

主要特性
高速傳輸：數據速率高達 250 kb/s (NRZ)
多邏輯兼容：完全兼容 LSTTL 邏輯電平
高共模抑制：具備極高的共模瞬態(tài)抗擾度，> 1000 V/μs
高密度封裝：提供 8引腳 DIP (300 Mil) 和 SO-8 封裝選擇
寬溫工作：保證在 0°C 至 70°C 溫度范圍內性能穩(wěn)定

應用
高速邏輯接地隔離
高電壓隔離
模擬信號接地隔離
