簡介

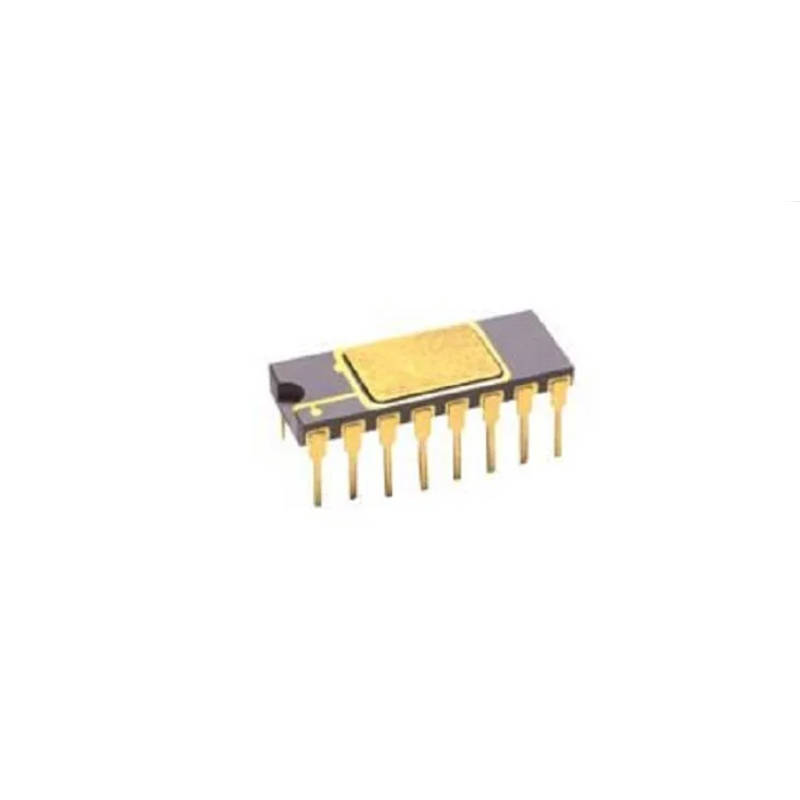

       今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-1931。它是一款雙通道、兼容 TTL 邏輯的高速線路接收器光耦合器。該器件內部采用 GaAsP LED 技術，并集成了輸入電流調節器，可作為線路端接，鉗位線路電壓并調節LED電流，防止線路反射干擾電路性能。其輸出端為開路集電極肖特基鉗位晶體管，并配備使能輸入引腳進行選通控制。內部集成的電屏蔽層，可提供最小 1000 V/μs 的保證共模瞬態抗擾度。

主要特性
高數據速率： 10 Mb/s
高共模瞬態免疫力（CMR）： 最小 1000 V/μs（保證值）
TTL兼容： 兼容 TTL 邏輯，10 mA 輸入電流可驅動六個 TTL 門負載
絕緣耐壓： 1500 Vdc（耐受測試電壓）
輸入輸出電容： 1.7 pF（典型值）

應用
高可靠性系統及惡劣環境
隔離線路接收器
單工/復用數據傳輸
計算機外圍設備及微處理器系統接口
A/D、D/A 轉換的數字隔離
電流感應
儀器儀表輸入/輸出隔離

相關型號
HCPL-1931#100
HCPL-1931#200
HCPL-1931#300
HCPL-193K
HCPL-193K#200
HCPL-2201-060E
HCPL-2201-360E
HCPL-2201-560E
HCPL-2202-060E
HCPL-2211-560E
HCPL-2212-360E
HCPL-2212-560E
HCPL-2219-060E
HCPL-2219-300E
HCPL-2219-360E
